長柄濾頭,濾板技術要求

    長柄濾頭由半球型帶有窄縫的濾帽、連接濾頭的濾柄、埋在濾板里濾頭裝配所用的強性套管、無毒害橡膠墊片等構成。所有構件均采用ABS工程塑料，強度高踩碰不碎，使用壽命20年以上。濾頭結構：濾頭濾桿為一整體，濾柄上帶外螺紋，柄下端設有條形夾縫。套管長100mm，外壁有止水環，并帶內螺紋。每個濾帽上均勻分布濾縫，濾縫寬度 均勻一致，濾帽上開有狹小過水（氣）縫。濾柄：在濾柄上部留有一個小圓孔，下部有一條狹長縫隙，經濾帽縫隙向濾 層布水布氣。預埋套管：每個濾頭均應配有可預埋在鋼筋混凝土濾板中的內螺紋預埋套管，安裝時只需將濾頭擰緊在預埋套管上即可。

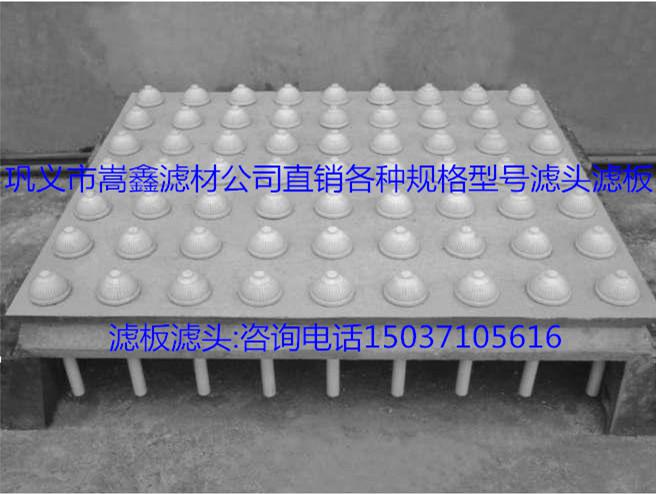

濾板：
    濾板厚度為100mm，濾板的四周設有用于嵌縫密封的凹形槽，每塊濾板澆注 時預埋長100mm 的濾頭套管。平面尺寸誤差不超過±3mm，表面平整度不超過±2mm，預埋套管垂直誤差±3mm。制作要求：濾板采用鋼模澆制，水灰比，石子、砂等材料配制嚴格參考行業相關標準。
